ZDMS0.6/5S智能消防水炮系統布線方式有哪些?ZDMS0.6/5S智能消防水炮是一種具備較高防火安全滅火特性的消防水炮，在中國的很多工程建筑中獲得了普遍的運用。它能夠安裝在6米到22米中間，還可以安裝在吊頂天花板或轉角處，還可以安裝在墻的邊沿。當坐落于墻角時，ZDMS0中間的間距。6/5S智能消防水炮和墻面間距約50公分，使其不容易危害消防水炮的一切正常運作。安裝時，要搞好消防水炮載重支撐架的安裝工作中，并固定不動消防水炮的部位。大部分，消防水炮的安裝工作中早已進行，管路合理布局能夠 依據消防設計工程圖紙安裝就可以。每一生產商的機器設備走線是不一樣的。當場控制柜應安裝在大概間距路面1.5米的高寬比。能夠看見消防水炮的情況。

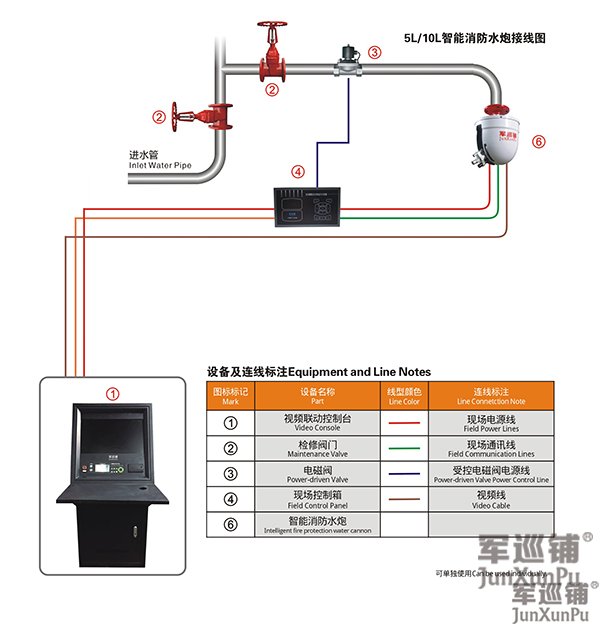

　　一、ZDMS0.6/5S智能消防水炮系統布線

　　(1)智能消防水炮到當場控制柜：RVV3x1.5(消防水炮電源插頭220V)+RVSP2x1.5(消防水炮控線)

　　(2)繼電器至當場控制柜：RVV2x1.5(繼電器電源插頭)

　　(3)當場地區(qū)控制柜至末端試水裝置：RVV3x1.5(末端試水裝置電源插頭)+RVSP2x1.5(總數據信號)線

　　(4)火災事故報警設備當場控制柜：RVV3x2.5(電源插頭)+RVSP2x1.5(總數據信號)+RVSP2x1.5(遠程控制控線)

　　(5)消防水炮報警設備：SYV-75-5(監(jiān)控視頻線)。(消防水炮沒有視頻時，不用視頻和控制器。)

　　制線系統不具有遙控器作用

　　(6)消防報警主機到離心水泵室：RV4x1.5(啟泵線，啟泵意見反饋線)。

　　注：本系統中的全部變頻電纜和屏蔽電纜應選用五類雙絞線屏蔽雙絞線。此電纜線為弱電流量電纜線，不可以與繼電器相接。

　　電源插頭共治鋪設時，在鋪裝路線槽時，應應用分隔線槽。

　　二、ZDMS0.6/5S智能消防水炮和繼電器布線

　　消防水炮自身電纜線的長短約為1.5米(在其中3根關鍵電纜線為電源插頭、火爆線、灰黑色零線、淡黃色接地線;

　　鋼鉸線為控線，鮮紅色為正級，灰黑色為負級)。與額外電纜線連接時，應各自電焊焊接各線結和絕緣層包裝。
