自動掃描消防水炮線路接線圖
瀏覽： 發布日期：2019-10-26
今年的8月份，西安市一家網紅圖書城的自動掃描消防水炮突然噴水，導致人員慌亂，書城一至四樓變成了水簾洞。造成此次事件的罪魁禍?zhǔn)妆闶牵隙ú皇窃蹅冘娧蹭伷放疲┳詣?dòng)掃描消防水炮，至于是不是水炮發現了火焰進行定位報警噴水，還是故障造成了自動噴水，就不得而知。但是這一現象造成了人員慌亂，給使用消防水炮的客戶造成了很大的麻煩，是不爭的事實。現在的消防設備需要高智能化的運行，人們需要安全感，在具有安全保證的前提下進行工作，游樂，讀書。而這些場所的消防設備成為人們關注的第一要素， 前幾天由于沈陽的火災，武漢的火災，天津的災難等事故，人們對于消防安全的意識是越來越強，這就促進了消防檢驗，消防設備的要求越來越高，而自動掃描消防水炮正是符合了人們的需求的消防設備。

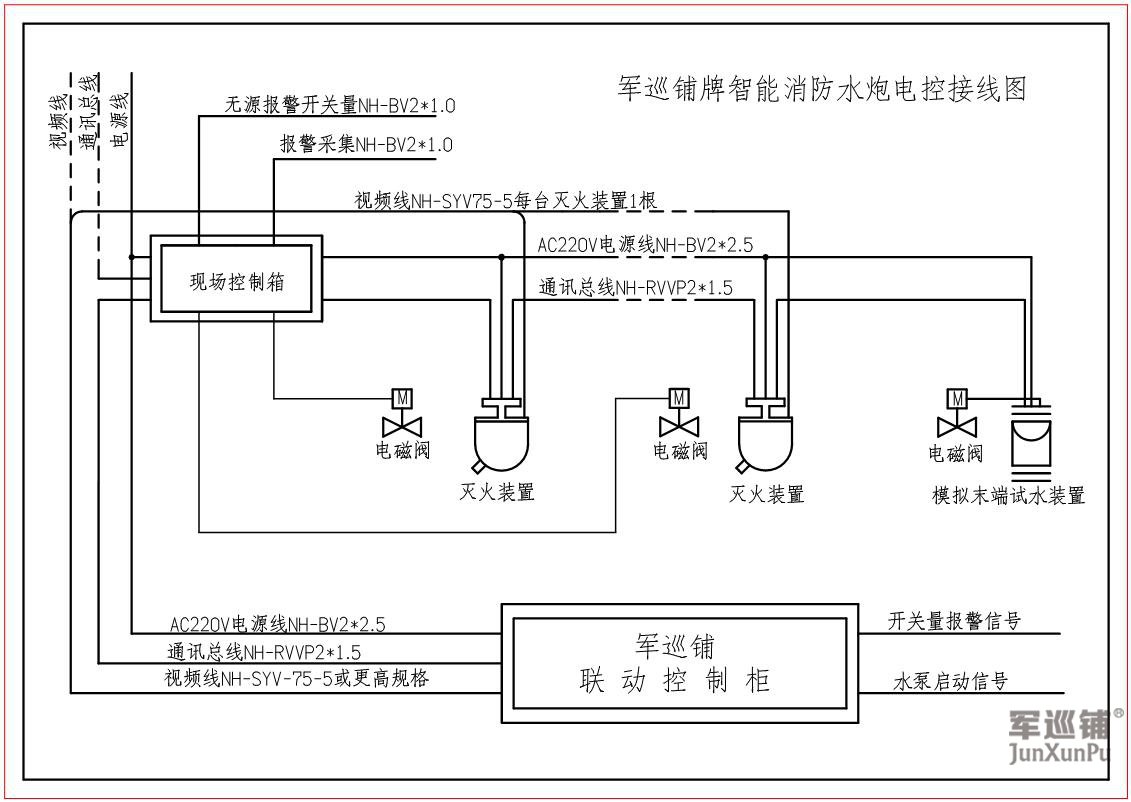

自動掃描消防水炮多了，可是需要設備正常運行，需要接線，安裝，今天咱們就說下消防水炮的線路接線圖。
市面的自動掃描消防水炮產品廠家很多，品牌也很多，造成了百家爭鳴的局面，因此接線的方法也千奇百怪，主流有兩種，一種是以xxxx廠家為主流的編碼器的接線方法，一種是以軍巡鋪為代表的通過漢字線標直連的方法。今天咱們來說下軍巡鋪的直連方法：
軍巡鋪消防水炮研發部經過5個月的努力，將編碼器，電源接線盒設置到了水炮內部，將引出線直接通到水炮外面，使用不同顏色的線標，用漢字標注。能夠做到普通的電工可以通過線標的字進行正確的連線。減少了出錯了幾率，降低的施工的難度。
1、水炮電源線。水炮引出線中用紅色線標標注，220V的電壓，不分相序。使用ZH-RVS 2*1.5型號的線路鋪設，連接到現場控制箱的“終端電源輸出”端子。如果是一控多的情況，線路采用串聯的方式進行。
2、水炮通訊線。 水炮引出線中用白色線標標注，信號線，電壓極低，分AB相序；使用ZH-RVVS 2*1.5型號的線路鋪設，連接到現場控制箱“終端AB”端子，如果是一控多的情況，線路采用串聯的方式進行。
3、電磁閥電源線。220v的電壓，不分相序，使用使用ZH-RVS 2*1.5型號的線路鋪設，連接到現場控制箱的“電磁閥”端子。如果是一控多的情況，每臺水炮對應一個現場控制箱電磁閥接線端子。
4、視頻線。 使用SYV75-5的視頻線，在這里注意不要使用SYWV75-5的閉路電視線，線路電阻大，造成信號傳輸不穩定，視頻不清晰。從水炮直連接到聯動控制臺的硬盤錄像機，每臺水炮一根。
